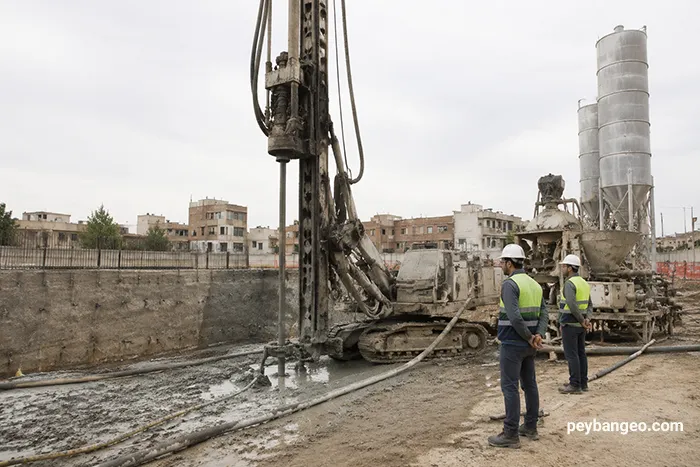

ماشین‌آلات جت گروتینگ

در فرآیند جت گروتینگ، بهره‌گیری از ماشین‌آلات تخصصی و پیشرفته نقش کلیدی در دستیابی به نتایج مطلوب در بهسازی خاک دارد. این تجهیزات به گونه‌ای طراحی شده‌اند که امکان حفاری دقیق، تزریق دوغاب با فشار بالا، و اختلاط یکنواخت آن با خاک را فراهم کنند. ماشین‌آلات اصلی مورد استفاده در جت گروتینگ شامل دستگاه حفاری، پمپ‌های فشار قوی، میکسرهای دوغاب، مخازن ذخیره، و سیستم‌های کنترل و مانیتورینگ است که هر یک در تحقق اهداف ژئوتکنیکی پروژه نقشی اساسی ایفا می‌کنند.

• دستگاه حفاری

دستگاه حفاری، نقطه آغاز فرآیند جت گروتینگ است و وظیفه ایجاد گمانه‌های اولیه برای دسترسی به عمق طراحی‌شده را بر عهده دارد. این دستگاه‌ها معمولاً از نوع چرخشی یا چرخشی-ضربه‌ای هستند و باید قابلیت نصب میله حفاری مجهز به نازل‌های تزریق را داشته باشند. ویژگی‌های فنی دستگاه حفاری شامل موارد زیر است:

• قابلیت حفاری در زوایای مختلف: از حفاری‌های عمودی تا زاویه‌دار بسته به نیاز پروژه
• سیستم چرخش و بالابری کنترل‌شده: برای ایجاد ستون‌های یکنواخت و همگن
• توانایی حفاری در انواع خاک و سنگ: از خاک‌های نرم تا لایه‌های سخت و متراکم
• مجهز به سیستم تثبیت گمانه: برای جلوگیری از ریزش دیواره‌ها در خاک‌های سست

• پمپ‌های فشار قوی

پمپ‌های فشار قوی از اجزای حیاتی در جت گروتینگ هستند که وظیفه تزریق دوغاب سیمانی را با فشار بسیار بالا (بین 200 تا 600 بار) بر عهده دارند. این پمپ‌ها عمدتاً از نوع پیستونی یا دابل-اکتینگ هستند و بایستی قابلیت تأمین دبی یکنواخت و فشار پایدار را داشته باشند. تصویر شماره 3، پمپ و سیلو سیمان مورد استفاده در عملیات را نشان می‌­دهد.

• قابلیت تنظیم فشار و دبی: متناسب با نوع خاک و اهداف بهسازی
• کارایی بالا در شرایط سخت: مقاوم در برابر سایش ناشی از عبور دوغاب سیمانی
• سیستم کنترل هوشمند: برای پایش مداوم فشار و دبی در حین عملیات تزریق

• میکسر دوغاب

میکسر دوغاب وظیفه تهیه دوغاب همگن و یکنواخت را بر عهده دارد. این دستگاه‌ها معمولاً شامل دو بخش هستند:

• میکسر پرسرعت: برای مخلوط کردن اولیه سیمان، آب و افزودنی‌ها و دستیابی به ترکیبی یکنواخت
• مخزن همزن دار: جهت نگهداری دوغاب آماده‌شده و جلوگیری از ته‌نشینی ذرات سیمان

• مخزن دوغاب

مخازن ذخیره‌سازی دوغاب برای تأمین مداوم و پایدار دوغاب به پمپ‌های فشار قوی مورد استفاده قرار می‌گیرند. این مخازن مجهز به سیستم‌های همزن داخلی هستند تا از ته‌نشینی ذرات و کاهش کیفیت دوغاب جلوگیری شود.

• سیستم‌های کنترل و مانیتورینگ

سیستم‌های کنترل و مانیتورینگ پیشرفته، قلب مدیریت فرآیند جت گروتینگ هستند. این سیستم‌ها امکان پایش لحظه‌ای پارامترهای کلیدی عملیات را فراهم می‌کنند، از جمله:

• فشار تزریق
• نرخ جریان دوغاب
• سرعت چرخش میله حفاری
• سرعت بالابری

• کمپرسور هوا

در روش‌های جت گروتینگ دو فازی و سه فازی، از کمپرسور هوا برای تأمین هوای فشرده جهت بهبود فرآیند تخریب و اختلاط دوغاب استفاده می‌شود. این کمپرسورها نقش مهمی در افزایش کارایی تزریق، خصوصاً در خاک‌های متراکم دارند.

• تولید هوای فشرده با فشار بالا: برای افزایش قدرت تخریب جریان تزریق
• قابلیت تنظیم فشار: مطابق با نیاز پروژه و شرایط خاک
• مقاومت بالا در شرایط محیطی سخت: مناسب برای کار در دماها و رطوبت‌های متفاوت

کارایی و کیفیت فرآیند جت گروتینگ به شدت وابسته به عملکرد هماهنگ این ماشین‌آلات تخصصی است. انتخاب صحیح تجهیزات بر اساس شرایط ژئوتکنیکی پروژه، انجام نگهداری‌های دوره‌ای و کالیبراسیون منظم سیستم‌های کنترلی، از عوامل کلیدی در دستیابی به نتایج موفق در پروژه‌های بهسازی خاک به روش جت گروتینگ محسوب می‌شود.

اصول عملکرد و مکانیسم‌های فیزیکی و شیمیایی

مکانیسم‌های فیزیکی

• نفوذ دوغاب به خاک: جت­های پرفشار دوغاب باعث نفوذ آن به خاک می‌شوند. این نفوذ فیزیکی باعث ترکیب دوغاب با ذرات خاک و ایجاد ستون‌های مقاوم می‌شود.
• تخریب و جابه‌جایی خاک: فشار بالای جت‌های دوغاب باعث تخریب و جابه‌جایی خاک اطراف می‌شود، که این امر به مخلوط شدن بهتر دوغاب با خاک کمک می‌کند.

مکانیسم‌های شیمیایی

• واکنش هیدراتاسیون سیمان: پس از تزریق، سیمان در تماس با آب و خاک واکنش‌های شیمیایی هیدراتاسیون را آغاز می‌کند که منجر به سخت شدن و تقویت ستون‌ها می‌شود.
• پیوند شیمیایی با ذرات خاک: واکنش‌های شیمیایی بین سیمان و ذرات خاک باعث ایجاد پیوندهای قوی می‌شود که استحکام و پایداری ستون‌ها را افزایش می‌دهد.

تاریخچه و توسعه فن‌آوری جت گروتینگ

جت گروتینگ در دهه ۱۹۶۰ میلادی در ژاپن توسعه یافت و به‌سرعت به یکی از روش‌های موثر و پرکاربرد در مهندسی ژئوتکنیک تبدیل شد. این روش ابتدا برای تثبیت خاک‌های سست و ناپایدار و بهبود ظرفیت باربری خاک مورد استفاده قرار گرفت، اما با پیشرفت تکنولوژی و بهبود تجهیزات، کاربردهای جت گروتینگ به حوزه‌های وسیع‌تری گسترش یافت.

• توسعه اولیه

ژاپن: مبدأ فن‌آوری: فن‌آوری جت گروتینگ برای اولین بار در ژاپن به عنوان راهکاری برای مقابله با مشکلات خاک‌های سست و ناپایدار معرفی شد. این روش با ترکیب دوغاب سیمان و تزریق آن به خاک با استفاده از جت‌های پرفشار، توانست تحولی بزرگ در زمینه تثبیت خاک و بهبود ظرفیت باربری ایجاد کند.

دهه ۱۹۶۰ و نخستین آزمایش‌ها: اولین آزمایش‌ها و تحقیقات در زمینه جت گروتینگ در دهه ۱۹۶۰ انجام شد. این تحقیقات نشان داد که استفاده از جت‌های پرفشار دوغاب می‌تواند بهبود قابل‌توجهی در پایداری و ظرفیت باربری خاک ایجاد کند.

• توسعه و گسترش جهانی

دهه ۱۹۷۰ و پذیرش بین‌المللی: در دهه ۱۹۷۰، جت گروتینگ به کشورهای دیگر از جمله اروپا و آمریکا معرفی شد. با پذیرش این روش در پروژه‌های مختلف، جت گروتینگ به‌عنوان یک راهکار موثر و کارآمد در تثبیت خاک و بهبود ظرفیت باربری مورد استفاده قرار گرفت.

دهه ۱۹۸۰ و بهبود تجهیزات و فن‌آوری‌ها: در دهه ۱۹۸۰، با پیشرفت تکنولوژی و توسعه تجهیزات جدید، فرآیند جت گروتینگ بهبود یافت. نازل‌های پیشرفته‌تر، پمپ‌های قوی‌تر و سیستم‌های کنترل دقیق‌تر باعث افزایش کارایی و دقت این روش شدند.

تصویر شماره 4، تاریخچه توسعه جت گروتینگ در سه کشور ژاپن، آمریکا و چین را در یک نگاه نشان می­‌دهد

انواع جت گروتینگ

جت گروتینگ به سه نوع اصلی تقسیم می‌شود: تک سیال، دو سیال و سه سیال. هر کدام از این روش‌ها بر اساس تعداد سیالات مورد استفاده در فرآیند تزریق نامگذاری شده‌اند و دارای مزایا و معایب خاص خود هستند

• سیستم تک سیال

سیستم تک سیال ساده‌ترین و ابتدایی‌ترین نوع این فناوری است. در این روش، دوغاب (معمولاً مخلوطی از سیمان و آب) از طریق میله‌های تزریق به داخل خاک پمپاژ شده و از نازل‌های افقی، با سرعت بالای ۳۰ تا ۴۰ متر بر ثانیه خارج می‌شود. این جریان پرسرعت باعث تخریب ساختار موجود در خاک و جابجایی ذرات خاک می‌شود. در نتیجه، مخلوطی از دوغاب و خاک درجا جایگزین ساختار اصلی خاک خواهد شد. این روش به‌ویژه در خاک‌های غیرچسبنده مانند شن و ماسه و خاک‌های دانه‌درشت مؤثر است. در این خاک‌ها، ذرات به راحتی می‌توانند به دوغاب پیوسته و ساختار مقاوم‌تری را ایجاد کنند.
مطالعات مختلف (Pavlović et al., 2019) نشان داده‌اند که این روش در خاک‌های ریزدانه و سست عملکرد قابل قبولی دارد، اما در خاک‌های چسبنده یا با ذرات ریز مانند رس نمی‌تواند به اندازه کافی مؤثر واقع شود.

• سیستم دو سیال

سیستم دو سیال شامل تزریق هم‌زمان جریان دوغاب با سرعت بالا به درون یک مخروط از هوای فشرده است. در این سیستم، هوا و دوغاب به‌طور جداگانه از نازل‌هایی که در زاویه خاصی تعبیه شده‌اند، وارد خاک می‌شوند. فشار هوای فشرده تا ۴۰ بار می‌تواند به ایجاد ستون‌های بزرگ‌تر از خاک-سیمان کمک کند. این سیستم معمولاً در خاک‌های چسبنده و متراکم مانند رس و خاک‌های آلی عملکرد بهتری از خود نشان می‌دهد. به دلیل وجود جریان هوای فشرده، امکان ایجاد مخلوط یکنواخت‌تری از دوغاب و خاک فراهم می‌شود که به تسریع فرآیند تثبیت خاک کمک می‌کند.
تحقیقات اخیر (Kamei & Suga, 2020) نشان داده‌اند که این سیستم توانسته است مقاومت خاک را به میزان ۲۰٪ تا ۴۰٪ در مقایسه با روش تک سیال افزایش دهد و نفوذپذیری خاک را تا ۵۰٪ کاهش دهد. این ویژگی‌ها نشان می‌دهند که سیستم دو سیال در خاک‌های چسبنده می‌تواند عملکرد بهتری ارائه دهد و به نتیجه مطلوب‌تری در بهسازی خاک‌های چسبنده دست یابد.

• سیستم سه سیال

سیستم تزریق سه‌سیال پیچیده‌ترین نوع فناوری تزریق سیال است. در این سیستم، سه سیال مختلف به طور همزمان تزریق می‌شوند: هوا، آب و دوغاب. این روش معمولاً در پروژه‌های بهسازی خاک‌هایی با دانه‌بندی پیچیده و خاک‌هایی که به سختی تحت تأثیر سیستم‌های تک یا دو سیال قرار می‌گیرند، استفاده می‌شود. در این سیستم، دوغاب با سرعت کمتری از نازل‌های جداگانه‌ای خارج می‌شود (معمولاً سرعتی حدود ۱۰ متر بر ثانیه)، که این ویژگی باعث جداسازی فرآیند تخریب خاک از فرآیند تزریق دوغاب می‌شود. این جداسازی به کاهش پدیده‌های مخرب و ایجاد ترکیب خاک-سیمان با کیفیت بالاتر منجر می‌شود.

مطالعات جدید (Koseki et al., 2021) نشان داده‌اند که استفاده از سیستم سه‌سیال می‌تواند به طور مؤثری مقاومت فشاری خاک را تا ۵۰٪ افزایش دهد. با به‌کارگیری این روش، تراکم خاک به‌طور قابل‌توجهی افزایش می‌یابد و ترک‌های ناشی از تزریق تا حد زیادی کاهش پیدا می‌کند علاوه بر این، به دلیل تزریق هم‌زمان هوا، آب و دوغاب، می‌توان نفوذپذیری خاک را به حداقل رساند و مقاومت در برابر فرسایش را افزایش داد. تصویر شماره 5 نمایی از این سه روش را نشان می‌­دهد.

قطر ستون جت گروتینگ

قطر ستون را می‌توان به‌عنوان بیشترین فاصله‌ای تعریف کرد که توسط اثر تخریبی سیال تزریق‌شده در خاک، حاصل می‌شود. این پارامتر عمدتاً تحت تأثیر شرایط تزریق (انرژی جت) و میزان تخریب‌پذیری خاک قرار دارد. پارامترهای تزریق نه‌تنها به ویژگی‌های سیال تزریقی بستگی دارند، بلکه عواملی مانند فشار سیال، دبی تزریق، سرعت بالا آوری نازل و همچنین تعداد، شکل و قطر نازل‌ها نیز در این فرآیند مؤثرند.

از سوی دیگر، میزان حساسیت خاک به تخریب توسط سیال نقشی کلیدی در تشکیل ستون‌های تزریقی ایفا می‌کند. به‌طور معمول، خاک‌های چسبنده در مقایسه با خاک‌های غیرچسبنده مقاومت بیشتری در برابر جریان‌های سیال پرفشار دارند. همان‌طور که در تصویر شماره 6 مشاهده می‌شود، انواع مختلف خاک، ویژگی‌های متفاوتی از نظر تخریب‌پذیری دارند که این تفاوت از طریق قطرهای مورد انتظار ستون‌های تزریق قابل ارزیابی است. برای مثال، در سیستم تک‌سیال، کارایی برش جت در خاک‌های ماسه‌ای به‌مراتب بیشتر از سایر انواع خاک‌ها است.

با افزایش چسبندگی ذرات خاک، تغییرات قطر ستون‌های تزریق دوغاب کاهش می‌یابد. بنابراین، می‌توان نتیجه گرفت که قطر ستون‌های جت گروتینگ را می‌توان از طریق تنظیم توان تزریق متناسب با ویژگی‌های خاک محل کنترل کرد.

با این حال، کنترل دقیق قطر ستون‌های جت گروتینگ در عمل به دلیل پیچیدگی‌های فرآیند اجرایی چالشی بزرگ محسوب می‌شود. ازاین‌رو، انجام آزمایش‌های میدانی به‌عنوان یک الزام برای بهینه‌سازی پارامترهای تزریق ضروری است. اهمیت تجربی این روش، پژوهشگران را بر آن داشته است تا شیوه‌های گوناگونی برای پیش‌بینی دقیق قطر ستون‌ها توسعه دهند.

مزایا و معایب جت گروتینگ

• مزایا

• • سرعت اجرایی بالا: جت گروتینگ به دلیل فرآیند سریع و کارآمد تزریق دوغاب، می‌تواند در مدت زمان کوتاهی انجام شود و زمان کلی پروژه را کاهش دهد.
  • توانایی اجرا در انواع خاک‌ها: این روش قابلیت اجرا در انواع مختلف خاک‌ها، از جمله خاک‌های نرم، شنی، ماسه‌ای و حتی خاک‌های متراکم را دارد.
  • دقت و کارایی بالا: جت گروتینگ با استفاده از تجهیزات پیشرفته و کنترل دقیق فرآیند، دقت و کارایی بالایی در تثبیت خاک و بهبود ظرفیت باربری فراهم می‌کند.
  • کاهش نفوذپذیری خاک: تزریق دوغاب سیمان به خاک باعث کاهش نفوذپذیری خاک می‌شود و می‌تواند به مهار جریان آب‌های زیرزمینی و جلوگیری از نشست آب کمک کند.
  • قابلیت تنظیم و کنترل دقیق: این روش به‌طور دقیق قابل تنظیم و کنترل است و می‌توان پارامترهای مختلف مانند فشار تزریق، سرعت تزریق و نوع دوغاب را بر اساس شرایط خاک و نیازهای پروژه تنظیم کرد.
  • کاربرد در پروژه‌های مختلف: جت گروتینگ در پروژه‌های متعددی از جمله ساخت تونل‌ها، پل‌ها، سدها، ساختمان‌های بلند و زیرساخت‌های دیگر کاربرد دارد.

• معایب

• • هزینه‌های بالا: جت گروتینگ به تجهیزات پیشرفته و متخصصین ماهر نیاز دارد که می‌تواند هزینه‌های کلی پروژه را افزایش دهد.
  • نیاز به تجهیزات پیشرفته و متخصصین ماهر: اجرای موفق جت گروتینگ نیاز به تجهیزات پیشرفته و متخصصین ماهر دارد که ممکن است در برخی مناطق به‌راحتی در دسترس نباشد.
  • محدودیت‌های محیطی و زیست‌محیطی: این روش ممکن است تأثیرات زیست‌محیطی خاصی داشته باشد، مانند آلودگی خاک و آب‌های زیرزمینی به دلیل استفاده از دوغاب سیمان. همچنین ممکن است نیاز به رعایت مقررات محیطی خاصی داشته باشد.
  • پیچیدگی‌های اجرایی: فرآیند جت گروتینگ به دلیل پیچیدگی‌های اجرایی و نیاز به کنترل دقیق، ممکن است در برخی شرایط به چالش‌هایی منجر شود که نیاز به تخصص و تجربه بالایی دارد.
  • محدودیت‌های فضایی: در فضاهای محدود و مکان‌های بسته، اجرای جت گروتینگ به دلیل استفاده از تجهیزات حجیم و نیاز به فضای کاری مناسب، با دشواری‌هایی همراه است

کاربردهای جت گروتینگ

• • تثبیت خاک‌های سست: جت گروتینگ به‌طور موثر می‌تواند خاک‌های سست و ناپایدار را تثبیت کند و ظرفیت باربری آنها را افزایش دهد. این کاربرد در پروژه‌هایی مانند ساخت ساختمان‌های بلند و زیرساخت‌های سنگین بسیار حیاتی است.
  • بهبود ظرفیت باربری خاک: تزریق دوغاب سیمان به خاک باعث بهبود خواص مکانیکی و افزایش ظرفیت باربری خاک می‌شود که می‌تواند در پروژه‌های مختلف عمرانی مورد استفاده قرار گیرد.
  • کاهش نفوذپذیری خاک: جت گروتینگ می‌تواند نفوذپذیری خاک را کاهش دهد و به مهار جریان آب‌های زیرزمینی و جلوگیری از نشست آب کمک کند. این ویژگی در پروژه‌های سدسازی و مهار آب‌های زیرزمینی بسیار مهم است.
  • پشتیبانی از سازه‌های زیرزمینی: این روش می‌تواند در تثبیت و پشتیبانی سازه‌های زیرزمینی مانند تونل‌ها و خطوط لوله مورد استفاده قرار گیرد.
  • ساخت پایه‌های مقاوم برای پل‌ها و ساختمان‌ها: جت گروتینگ می‌تواند پایه‌های مقاوم و پایدار برای پل‌ها و ساختمان‌ها ایجاد کند که بتوانند بارهای سنگین را تحمل کنند.
  • مهار آلودگی‌های زیست‌محیطی: جت گروتینگ می‌تواند در مهار و کنترل آلودگی‌های زیست‌محیطی مانند نشت مواد شیمیایی و آلودگی‌های نفتی مورد استفاده قرار گیرد.

تصویرشماره 7 نمایی از انواع کارکرد این روش را نشان می­‌دهد.

نگاه کلی

اهمیت و کاربردهای گسترده

جت گروتینگ به‌عنوان یکی از فن‌آوری‌های پیشرفته در زمینه مهندسی ژئوتکنیک و عمران، نقش بسیار مهمی در تثبیت و بهبود خواص خاک‌های سست و ناپایدار ایفا می‌کند. این روش به دلیل دقت و کارایی بالا، قابلیت تنظیم و کنترل دقیق، و توانایی اجرا در انواع خاک‌ها، کاربردهای گسترده‌ای در پروژه‌های مختلف عمرانی از جمله ساخت تونل‌ها، پل‌ها، سدها، ساختمان‌های بلند و زیرساخت‌های دیگر دارد. همچنین، جت گروتینگ می‌تواند در حفاظت و بازسازی بناهای تاریخی، مهار آلودگی‌های زیست‌محیطی مورد استفاده قرار گیرد.

چالش‌ها و راه‌حل‌های آینده

هوش مصنوعی و خود کار شدن: استفاده از هوش مصنوعی و سیستم‌های خودکار می‌تواند فرآیند جت گروتینگ را به‌طور کامل خودکار کند و دقت و کارایی را به حداکثر برساند.

مواد جدید و سازگار با محیط زیست: تحقیقات در زمینه مواد جدید و سازگار با محیط زیست می‌تواند به بهبود خواص دوغاب و کاهش اثرات زیست‌محیطی فرآیند جت گروتینگ کمک کند.

کاربردهای نوین: با افزایش نیازها و پیچیدگی پروژه‌های عمرانی، متخصصان از جت گروتینگ در حوزه‌هایی مانند بازسازی و حفاظت از بناهای تاریخی، کنترل آلودگی‌های زیست‌محیطی و پشتیبانی از پروژه‌های فضایی نیز بهره می‌برند

جت گروتینگ به‌عنوان یک فن‌آوری موثر و کارآمد، می‌تواند به‌طور قابل‌توجهی به بهبود و تثبیت خاک‌های سست و ناپایدار کمک کند و ظرفیت باربری آنها را افزایش دهد. با توجه به مزایا و معایب این روش، انتخاب مناسب‌ترین نوع جت گروتینگ و تجهیزات مرتبط بر اساس شرایط خاص هر پروژه، از اهمیت بسیاری برخوردار است. همچنین، تحقیقات و نوآوری‌های آینده در زمینه جت گروتینگ می‌تواند به بهبود بیشتر این فن‌آوری و گسترش کاربردهای آن در پروژه‌های عمرانی کمک کند.
